Η θέρμανση των κτιρίων βρίσκεται σε μια περίοδο σημαντικών αλλαγών. Η ανάγκη για μεγαλύτερη ενεργειακή αποδοτικότητα, περιορισμό του λειτουργικού κόστους και μείωση του περιβαλλοντικού αποτυπώματος οδηγεί όλο και περισσότερα κτίρια στην αναζήτηση σύγχρονων λύσεων θέρμανσης. Σε αυτό το περιβάλλον, οι αντλίες θερμότητας αποτελούν μία από τις σημαντικότερες τεχνολογίες για τη θέρμανση και την παραγωγή ζεστού νερού χρήσης.
Σε αντίθεση με τα συμβατικά συστήματα που παράγουν θερμότητα μέσω καύσης, μια αντλία θερμότητας μεταφέρει θερμότητα από το περιβάλλον προς το κτίριο. Με αυτόν τον τρόπο μπορεί να προσφέρει θέρμανση με υψηλή ενεργειακή απόδοση, ενώ παράλληλα μπορεί να χρησιμοποιηθεί και για ψύξη ή παραγωγή ζεστού νερού χρήσης, ανάλογα με τον τύπο και τον σχεδιασμό του συστήματος. Η επιλογή όμως μιας αντλίας θερμότητας δεν πρέπει να βασίζεται μόνο στην ονομαστική ισχύ ή στο brand του εξοπλισμού. Η σωστή μελέτη, η διαστασιολόγηση, η επιλογή θερμοκρασιών λειτουργίας και η ποιότητα της εγκατάστασης είναι εξίσου σημαντικές με την ίδια τη μονάδα.
Τι είναι η αντλία θερμότητας;
Η αντλία θερμότητας είναι ένα σύστημα που χρησιμοποιεί ηλεκτρική ενέργεια για να μεταφέρει θερμική ενέργεια από μία πηγή χαμηλότερης θερμοκρασίας σε μία περιοχή υψηλότερης θερμοκρασίας.
Ανάλογα με τον τύπο της, μπορεί να αξιοποιεί ως πηγή θερμότητας:
- τον εξωτερικό αέρα,
- το έδαφος,
- ή το νερό.
Στις περισσότερες σύγχρονες εφαρμογές κτιρίων χρησιμοποιούνται αντλίες θερμότητας αέρα-νερού ή αέρα-αέρα.

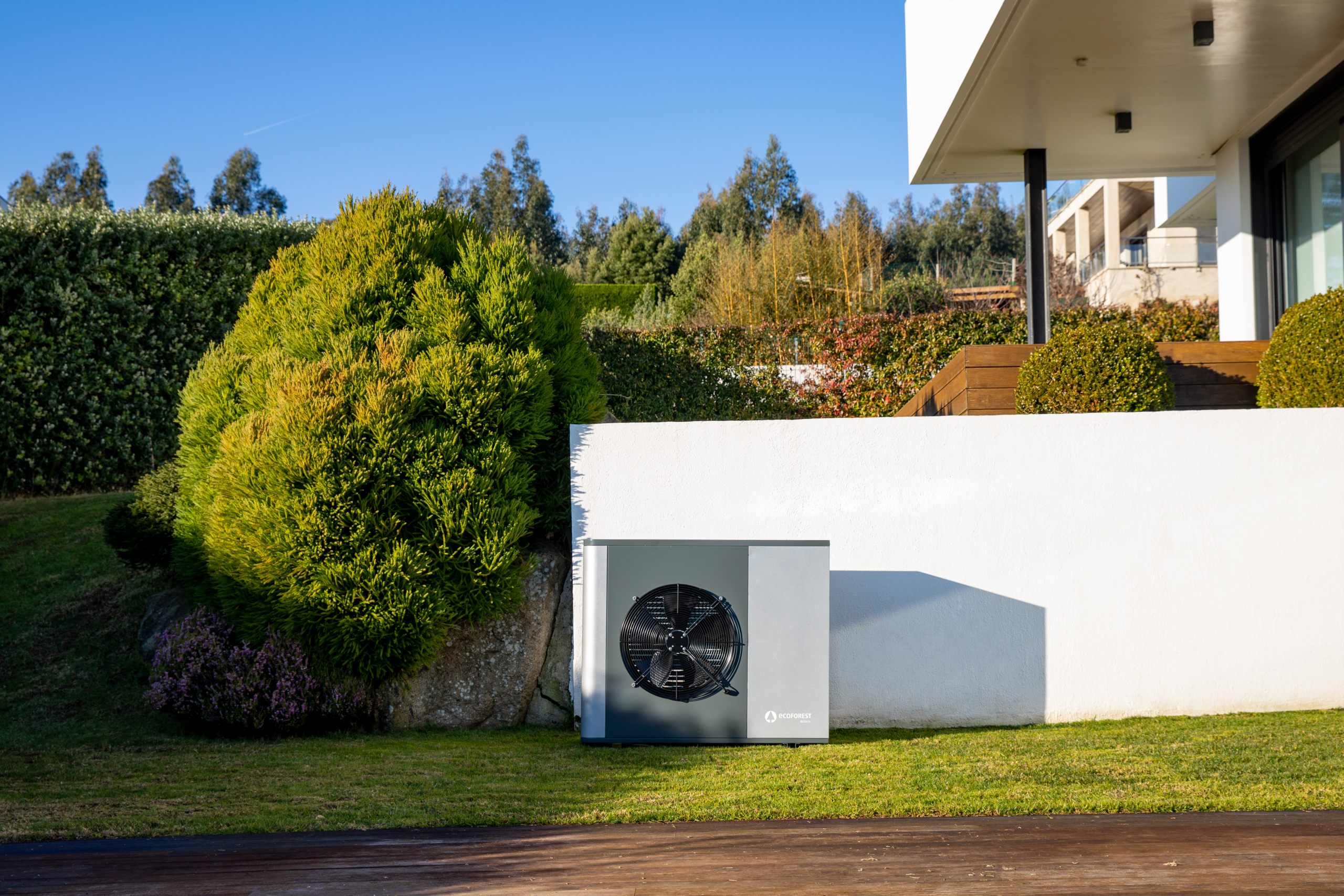

Οι αντλίες θερμότητας αέρα-νερού, για παράδειγμα, απορροφούν θερμότητα από τον εξωτερικό αέρα και τη μεταφέρουν στο νερό του συστήματος θέρμανσης. Το θερμαινόμενο νερό μπορεί στη συνέχεια να τροφοδοτήσει fan coils, ενδοδαπέδια θέρμανση ή, υπό τις κατάλληλες συνθήκες, υφιστάμενα θερμαντικά σώματα.
Πώς λειτουργεί μια αντλία θερμότητας;
Η λειτουργία μιας αντλίας θερμότητας βασίζεται στον ψυκτικό κύκλο.
Τα βασικά στοιχεία του συστήματος είναι:
Συμπιεστής:Ο συμπιεστής αυξάνει την πίεση και τη θερμοκρασία του ψυκτικού μέσου, επιτρέποντας στο σύστημα να μεταφέρει θερμότητα στο κύκλωμα θέρμανσης.
Συμπυκνωτής / Εναλλάκτης: Εδώ η θερμότητα μεταφέρεται από το ψυκτικό μέσο προς το νερό του συστήματος θέρμανσης ή προς τον εσωτερικό χώρο, ανάλογα με τον τύπο της αντλίας θερμότητας.
Εκτονωτική διάταξη: Μειώνει την πίεση του ψυκτικού μέσου και προετοιμάζει τον κύκλο για την επόμενη φάση.
Εξατμιστής: Η αντλία απορροφά θερμότητα από το εξωτερικό περιβάλλον, ακόμη και όταν η εξωτερική θερμοκρασία είναι χαμηλή.
Ο κύκλος επαναλαμβάνεται συνεχώς, επιτρέποντας στην αντλία θερμότητας να μεταφέρει θερμική ενέργεια στο κτίριο.
Πώς μπορεί μια αντλία θερμότητας να παράγει θερμότητα όταν έξω κάνει κρύο;
Αυτή είναι μία από τις συχνότερες απορίες. Ο εξωτερικός αέρας περιέχει θερμική ενέργεια ακόμη και σε χαμηλές θερμοκρασίες. Η αντλία θερμότητας αξιοποιεί αυτή την ενέργεια μέσω του ψυκτικού κύκλου και, με τη βοήθεια του συμπιεστή, ανεβάζει τη θερμοκρασία της ώστε να μπορεί να χρησιμοποιηθεί για θέρμανση. Η πραγματική απόδοση όμως εξαρτάται από τις συνθήκες λειτουργίας. Η εξωτερική θερμοκρασία, η απαιτούμενη θερμοκρασία νερού, η διαστασιολόγηση και τα χαρακτηριστικά του συγκεκριμένου μοντέλου επηρεάζουν την απόδοση του συστήματος.
Γι’ αυτό δεν αρκεί να γνωρίζουμε μόνο την ονομαστική ισχύ μιας αντλίας θερμότητας.
Γιατί οι αντλίες θερμότητας θεωρούνται ενεργειακά αποδοτικές;
Η βασική διαφορά από ένα σύστημα καύσης είναι ότι η αντλία θερμότητας δεν βασίζεται στην παραγωγή θερμότητας μέσω καυσίμου. Χρησιμοποιεί ηλεκτρική ενέργεια κυρίως για τη λειτουργία του συμπιεστή και των υπόλοιπων εξαρτημάτων και μεταφέρει θερμότητα από το περιβάλλον στο κτίριο. Αυτό σημαίνει ότι η θερμική ενέργεια που αποδίδεται στο κτίριο μπορεί να είναι μεγαλύτερη από την ηλεκτρική ενέργεια που καταναλώνεται από το σύστημα. Για την αξιολόγηση της απόδοσης χρησιμοποιούνται δείκτες όπως ο COP και ο SCOP.
Τι είναι ο COP;
Ο COP, δηλαδή ο συντελεστής απόδοσης, εκφράζει τη σχέση μεταξύ της θερμικής ισχύος που αποδίδει η αντλία θερμότητας και της ηλεκτρικής ισχύος που καταναλώνει σε συγκεκριμένες συνθήκες λειτουργίας. Για παράδειγμα, ένας COP 4 σημαίνει ότι, υπό τις συγκεκριμένες συνθήκες μέτρησης, για κάθε μονάδα ηλεκτρικής ενέργειας που καταναλώνεται αποδίδονται περίπου τέσσερις μονάδες θερμικής ενέργειας. Ο COP όμως δεν είναι σταθερός. Μεταβάλλεται ανάλογα με τις συνθήκες λειτουργίας του συστήματος.
Τι είναι ο SCOP;
Ο SCOP, δηλαδή ο Seasonal Coefficient of Performance, χρησιμοποιείται για να αποτυπώσει την εποχιακή απόδοση μιας αντλίας θερμότητας. Για τον τελικό χρήστη είναι ιδιαίτερα σημαντικός, καθώς η πραγματική λειτουργία ενός συστήματος δεν πραγματοποιείται σε μία μόνο θερμοκρασία ή σε μία μόνο συνθήκη. Η αξιολόγηση λοιπόν πρέπει να γίνεται με βάση τις πραγματικές συνθήκες λειτουργίας του κτιρίου και όχι μόνο έναν μεμονωμένο αριθμό από το τεχνικό φυλλάδιο.
Από τι εξαρτάται η απόδοση μιας αντλίας θερμότητας;
Η απόδοση δεν εξαρτάται αποκλειστικά από την ίδια τη μονάδα.
1. Η εξωτερική θερμοκρασία: Όσο αλλάζουν οι εξωτερικές συνθήκες, αλλάζουν και οι απαιτήσεις του συστήματος.
2. Η θερμοκρασία προσαγωγής: Όσο υψηλότερη θερμοκρασία νερού απαιτείται από το σύστημα θέρμανσης, τόσο μεγαλύτερη μπορεί να είναι η καταπόνηση και η κατανάλωση της αντλίας. Για τον λόγο αυτό, συστήματα χαμηλών θερμοκρασιών, όπως η ενδοδαπέδια θέρμανση ή κατάλληλα fan coils, μπορούν να συνεργαστούν ιδιαίτερα αποτελεσματικά με αντλίες θερμότητας.
3. Η σωστή διαστασιολόγηση: Μια αντλία θερμότητας που είναι πολύ μικρή μπορεί να μην μπορεί να καλύψει τις απαιτήσεις του κτιρίου στις δυσμενέστερες συνθήκες. Από την άλλη πλευρά, μια υπερβολικά μεγάλη μονάδα δεν αποτελεί αυτόματα καλύτερη επιλογή. Η σωστή επιλογή πρέπει να βασίζεται στα πραγματικά θερμικά φορτία και στον τρόπο λειτουργίας του κτιρίου.
4. Το κέλυφος του κτιρίου: Η μόνωση, τα κουφώματα, ο προσανατολισμός και γενικότερα τα χαρακτηριστικά του κτιρίου επηρεάζουν τις θερμικές απώλειες. Ένα ενεργειακά αναβαθμισμένο κτίριο μπορεί να έχει σημαντικά διαφορετικές απαιτήσεις από ένα παλαιότερο, μη ανακαινισμένο κτίριο.
5. Η εγκατάσταση και οι ρυθμίσεις: Ακόμη και ένας αποδοτικός εξοπλισμός μπορεί να μην αποδώσει όπως αναμένεται εάν η εγκατάσταση, οι υδραυλικές συνδέσεις, οι αυτοματισμοί ή οι ρυθμίσεις δεν έχουν σχεδιαστεί και ρυθμιστεί σωστά.
Μπορεί μια αντλία θερμότητας να αντικαταστήσει ένα υπάρχον σύστημα θέρμανσης;
Σε πολλές περιπτώσεις ναι, όμως αυτό δεν πρέπει να θεωρείται δεδομένο χωρίς τεχνικό έλεγχο. Πριν από την αντικατάσταση ενός υφιστάμενου συστήματος πρέπει να εξετάζονται:
- οι θερμικές απώλειες του κτιρίου,
- τα υπάρχοντα θερμαντικά σώματα,
- οι απαιτούμενες θερμοκρασίες νερού,
- η μόνωση,
- η υδραυλική εγκατάσταση,
- η ηλεκτρική παροχή,
- ο τρόπος χρήσης του κτιρίου,
- οι ανάγκες για ζεστό νερό χρήσης.
Σε ορισμένες περιπτώσεις μπορεί να απαιτούνται παρεμβάσεις στο δίκτυο ή στα τερματικά σώματα. Σε άλλες, η υπάρχουσα εγκατάσταση μπορεί να αξιοποιηθεί με τις κατάλληλες προϋποθέσεις.
Η σωστή απάντηση προκύπτει από τη μελέτη του συγκεκριμένου κτιρίου.
Αντλία θερμότητας με ενδοδαπέδια θέρμανση
Η ενδοδαπέδια θέρμανση λειτουργεί με σχετικά χαμηλές θερμοκρασίες νερού και επομένως μπορεί να αποτελέσει ιδιαίτερα κατάλληλο τερματικό σύστημα για μια αντλία θερμότητας. Το πλεονέκτημα δεν είναι μόνο η άνεση. Η δυνατότητα λειτουργίας με χαμηλότερες θερμοκρασίες προσαγωγής μπορεί να συμβάλει στη βελτίωση της εποχιακής απόδοσης του συστήματος.
Αντλία θερμότητας με fan coils
Τα fan coils αποτελούν μία ακόμη σημαντική επιλογή. Μπορούν να χρησιμοποιηθούν τόσο για θέρμανση όσο και για ψύξη, γεγονός που επιτρέπει τη δημιουργία ενός ενιαίου συστήματος για διαφορετικές ανάγκες του κτιρίου. Η σωστή επιλογή και διαστασιολόγηση των fan coils είναι όμως απαραίτητη ώστε να επιτυγχάνονται οι απαιτούμενες αποδόσεις στις πραγματικές θερμοκρασίες λειτουργίας.
Μπορεί η αντλία θερμότητας να χρησιμοποιηθεί και για ψύξη;
Ναι. Πολλά σύγχρονα συστήματα μπορούν να λειτουργήσουν αντιστρέφοντας τον ψυκτικό κύκλο. Έτσι, η ίδια εγκατάσταση μπορεί να χρησιμοποιηθεί για:
- θέρμανση,
- ψύξη,
- παραγωγή ζεστού νερού χρήσης.
Αυτό αποτελεί ένα από τα σημαντικά πλεονεκτήματα της τεχνολογίας, ιδιαίτερα σε νέα κτίρια και ολοκληρωμένες HVAC εφαρμογές.
Αντλία θερμότητας και ζεστό νερό χρήσης
Ανάλογα με τη διαμόρφωση του συστήματος, μια αντλία θερμότητας μπορεί να χρησιμοποιηθεί και για την παραγωγή ζεστού νερού χρήσης. Αυτό είναι ιδιαίτερα σημαντικό σε:
- κατοικίες,
- ξενοδοχεία,
- τουριστικές εγκαταστάσεις,
- αθλητικές εγκαταστάσεις,
- επαγγελματικά κτίρια.
Σε τέτοιες εφαρμογές η μελέτη πρέπει να λαμβάνει υπόψη όχι μόνο το θερμικό φορτίο του κτιρίου αλλά και το προφίλ κατανάλωσης ζεστού νερού.
Τα 5 συχνότερα λάθη στην επιλογή αντλίας θερμότητας
1. Επιλογή μόνο με βάση τα τετραγωνικά μέτρα: Τα τετραγωνικά μέτρα από μόνα τους δεν επαρκούν για τη σωστή διαστασιολόγηση.
2. Επιλογή μόνο με βάση την ονομαστική ισχύ: Η πραγματική απόδοση σε διαφορετικές θερμοκρασίες λειτουργίας είναι εξίσου σημαντική.
3. Παράβλεψη της θερμοκρασίας προσαγωγής: Η απαιτούμενη θερμοκρασία νερού επηρεάζει σημαντικά τη λειτουργία του συστήματος.
4. Παράβλεψη της υφιστάμενης εγκατάστασης: Η αντλία θερμότητας πρέπει να συνεργάζεται σωστά με τα τερματικά σώματα και το υδραυλικό δίκτυο.
5. Εστίαση μόνο στην τιμή αγοράς: Το πραγματικό κόστος ενός συστήματος περιλαμβάνει εξοπλισμό, εγκατάσταση, αυτοματισμούς, συντήρηση και κυρίως το κόστος λειτουργίας σε βάθος χρόνου.
Η αντλία θερμότητας δεν είναι απλώς ένα μηχάνημα
Η μεγαλύτερη παρανόηση γύρω από τις αντλίες θερμότητας είναι ότι η επιλογή τους είναι απλώς θέμα αγοράς μιας μονάδας συγκεκριμένης ισχύος. Στην πραγματικότητα, μια αποδοτική εγκατάσταση είναι αποτέλεσμα ενός συστήματος. Μελέτη φορτίων, σωστή διαστασιολόγηση, επιλογή κατάλληλου εξοπλισμού, σωστή υδραυλική εγκατάσταση, αυτοματισμοί, commissioning και συντήρηση πρέπει να λειτουργούν ως ένα ενιαίο σύνολο. Αυτό είναι ιδιαίτερα σημαντικό στα επαγγελματικά κτίρια, όπου οι απαιτήσεις λειτουργίας, η ταυτόχρονη θέρμανση και ψύξη, η παραγωγή ΖΝΧ και η ενεργειακή κατανάλωση μπορούν να δημιουργήσουν πολύ πιο σύνθετες ανάγκες.
Πώς επιλέγεται η σωστή αντλία θερμότητας;
Η σωστή διαδικασία ξεκινά από το κτίριο και όχι από τον κατάλογο προϊόντων. Η Progetti προσεγγίζει κάθε έργο με βάση:
1. Ανάλυση κτιρίου: Καταγραφή των χαρακτηριστικών και των αναγκών του κτιρίου.
2. Υπολογισμό θερμικών φορτίων: Προσδιορισμός των πραγματικών απαιτήσεων θέρμανσης.
3. Αξιολόγηση υφιστάμενης εγκατάστασης: Έλεγχος τερματικών μονάδων, δικτύων και θερμοκρασιών λειτουργίας.
4. Επιλογή τεχνολογίας: Επιλογή της κατάλληλης λύσης ανάλογα με το έργο.
5. Διαστασιολόγηση εξοπλισμού: Επιλογή της απαιτούμενης ισχύος και των κατάλληλων συνθηκών λειτουργίας.
6. Αυτοματισμοί και έλεγχος: Σχεδιασμός του τρόπου με τον οποίο το σύστημα θα λειτουργεί στην καθημερινότητα.
7. Εγκατάσταση και commissioning: Έλεγχος ότι το σύστημα λειτουργεί σύμφωνα με τον σχεδιασμό.
Το μέλλον της θέρμανσης είναι ολοκληρωμένο
Οι αντλίες θερμότητας αποτελούν σημαντικό μέρος της μετάβασης προς πιο αποδοτικά συστήματα θέρμανσης. Όμως η πραγματική ενεργειακή απόδοση δεν προκύπτει από την τεχνολογία από μόνη της. Προκύπτει όταν ο εξοπλισμός, το κτίριο, τα τερματικά συστήματα, οι αυτοματισμοί και ο τρόπος λειτουργίας σχεδιάζονται ως ένα ενιαίο σύστημα. Αυτός είναι και ο λόγος για τον οποίο η επιλογή μιας αντλίας θερμότητας πρέπει να αντιμετωπίζεται ως τεχνικό έργο και όχι απλώς ως αγορά εξοπλισμού.
